產品簡介：

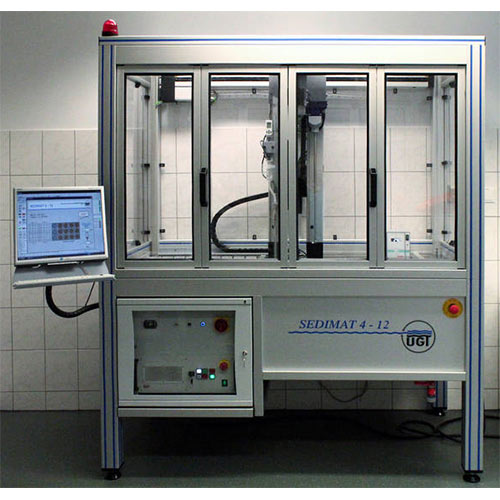

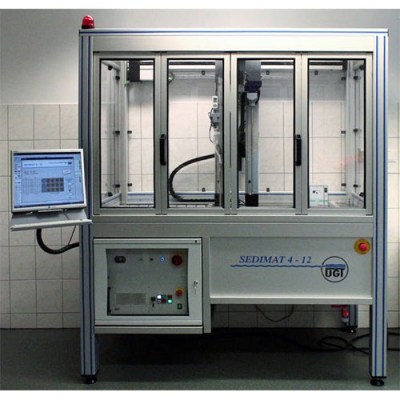

Sedimat 4-12土壤粒徑分析儀用于實驗室自動分析土壤粒徑的分布情況。
Sedimat 4-12根據歐洲標準（DIN ISO 11277），每次可以對12個樣品按4級粒徑大小進行自動分析（也可以按美國標準進行土壤粒徑2級分析）。
測量原理：
根據stokes’定律，大顆粒的沉降速度較快，小顆粒的沉降速度較慢，把土壤樣品放到液體中制成一定濃度的懸浮液，懸浮液中的顆粒在重力作用下將發生沉降，因此可以根據不同粒徑的顆粒在液體中的沉降速度不同來測量粒度分布。
具體方法為移液管法：將土壤樣品去除石塊、雜草、植物根等有機質，然后過篩（0.05mm），過篩后的細土混勻準確稱量10g放入1000ml焦磷酸鈉溶液中，攪拌、搖勻，用移液管在不同時間內緩慢吸取不同深度一定量的懸浮液樣品，烘干后稱重，即可算出不同粒徑范圍的土壤粒徑分布百分比。
土壤粒徑分布歐洲標準（DIN ISO 11277）分為4級（F1、F2、F3、F4），美國標準（ASTM）分為兩級（F1和F2），具體分級情況如下：
美國標準（ASTM）：F1：20cm 80s； F2：10cm 6h52m52s
歐洲標準（DIN ISO）：F1：20cm 49s； F2：10cm 4m7s；F3：10cm 45m52s；F4：10cm 6h52m50s
特點：
? 取樣均一性好，樣品處理溫和
? 樣品沉降時間符合美國和歐盟標準；
? 樣品準備簡便，只需要少量的實驗室工作
? 自動測量過程節約工作時間
? 精確實現諸如均勻探頭、穩定時間間隔、精確溫度監測等實驗條件；
? 在一個實驗過程中每次取12個樣品；
? 重復性測量結果重復性準確度高；
? 土壤懸浮液攪拌時間、溫度（25℃）、沉降時間、樣品抽取深度及移液量自動精確控制
? 1天可以自動完成12個樣品4個粒徑范圍的測量
系統組成：
主系統：
4維自動操作臂（帶攪拌器、液面?zhèn)鞲衅鳌⒁埔浩鳎┘安僮魇?/p>
水浴系統
控制單元
計算機及自動控制軟件等
附件：
15個1000ml的量筒，高度465mm，六邊形底座；
48個30ml稱量杯，外徑50mm；
4個可以安放12個稱量杯的金屬盤。
另外實驗室還需分析天平（精確到＋/－0.0001g）和烘干箱。
技術參數：
主機系統規格
操作臂 | 4維自動操作臂（帶攪拌器、液面?zhèn)鞲衅?、移液器）及操作?/p> |
操作臂規格 | X-axis：1290mm，Y-axis：990mm，Z-axis：Z1（自動攪拌軸）：790mm、Z2（移液管軸）：490mm |
控制單元 | 支持微軟操作系統，帶4個伺服電機 |
輸入輸出 | 多路輸入輸出板 |
顯示單元 | 17英寸 |
水浴系統 | 不銹鋼溫控水浴器，帶丙烯酸套，內置PT100溫度傳感器 |
控溫 | 用于水浴加熱的浸入式加熱線圈，以保持恒溫25℃ |
環境溫度 | 5-23℃，溫度過高時，推薦使用sedimat流通式冷卻器 |
攪拌器 | 同軸三葉槳攪拌器 |
自動控制軟件 | 處理過程可視化 |
移液器 | 氣體活塞式移液器 |
精確定位 | 光學表面?zhèn)鞲衅骶_定位移液管深度（土壤懸濁液浸沒深度） |
電源 | CEE16，16A 3N/PE AC380V/50Hz |
規格 | 2080mm X 860mm X 1940mm （含顯示屏和鍵盤） 1690mm X 860mm X 1940mm （不含顯示屏和鍵盤） |
重量 | 400 kg |
土壤粒徑分級技術參數：
標準 | 歐洲標準（DIN ISO），25℃時的沉降時間和深度 |
F1（gU，粗粒土） | 20 cm – 49 s |
F2（mU，中粒土） | 10 cm – 4 min, 7 s |
F3（fU，細粒土） | 10 cm – 45 min, 52 s |
F4（T，黏土） | 10 cm – 6 h, 52 min, 50 s |
標準 | 美國標準（ASTM），25℃時的沉降時間和深度 |
F1 | 20 cm – 80 s |
F2 | 10 cm – 6 h, 52 min, 52 s |
可選附件技術參數
sedimat流通式冷卻器 | |
冷卻控制溫度 | 25℃ |
連接方法 | 待冷卻的液體通過軟管連接 |
工作溫度 | 10-30℃ |
冷卻能力： | 0.22kW（20℃）；0.18kW（10℃） |
標配附件
量筒 | 1000ml，15個，高度465mm，六邊形底座 |
稱量杯 | 30ml，48個，外徑50mm |
金屬盤 | 4個，可以安放12個稱量杯 |
